ТЕХНОЛОГІЯ КОМПЕНСАЦІЇ НАХИЛУ І ВИСОКОТОЧНОГО ПОЗИЦІЮВАННЯ IMU+RTK

Плата нового покоління з 1408 каналами стеження забезпечує високу

продуктивність на територіях зі складними умовами прийому сигналу

БАГАТОФУНКЦІОНАЛЬНІСТЬ

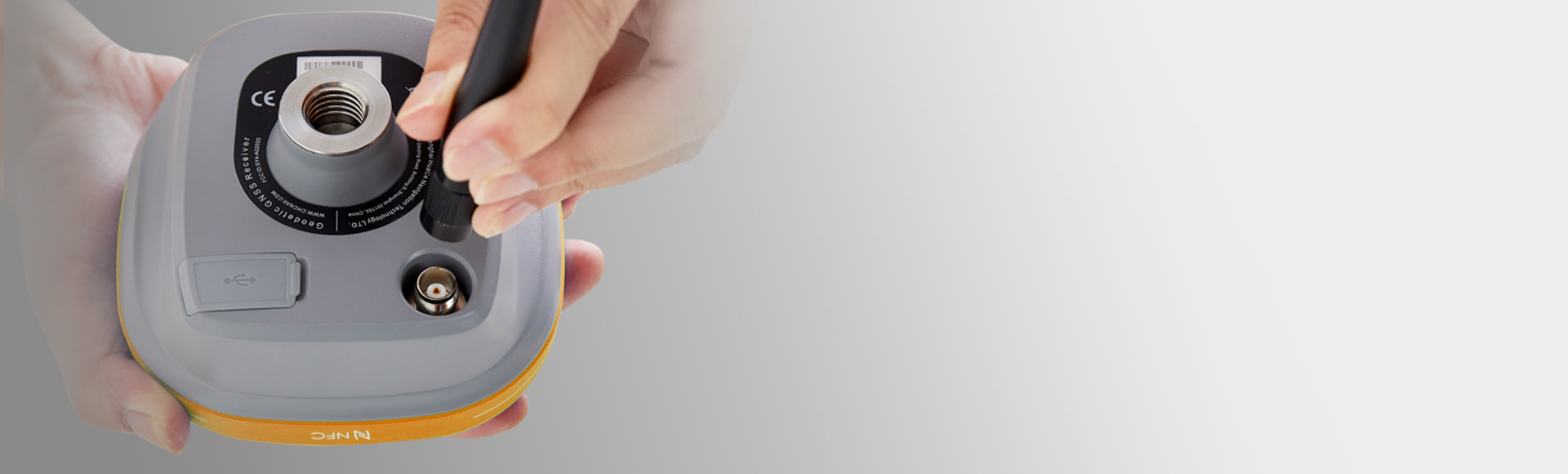

і73+ - це універсальний ровер, який відповідаєвсім сучасним стандартам якості. Під часвиконання геодезичних робіт він швидкоадаптується до вашого стилю роботи: приймач підключається до мереж RTK або одиночнихбазових станцій через інтернет або вбудованиймодем УКХ. Це дозволяє використовуватиприймач як базову станцію та забезпечитипокриття ділянки робіт зв'язком до 8 км (заоптимальних умов).

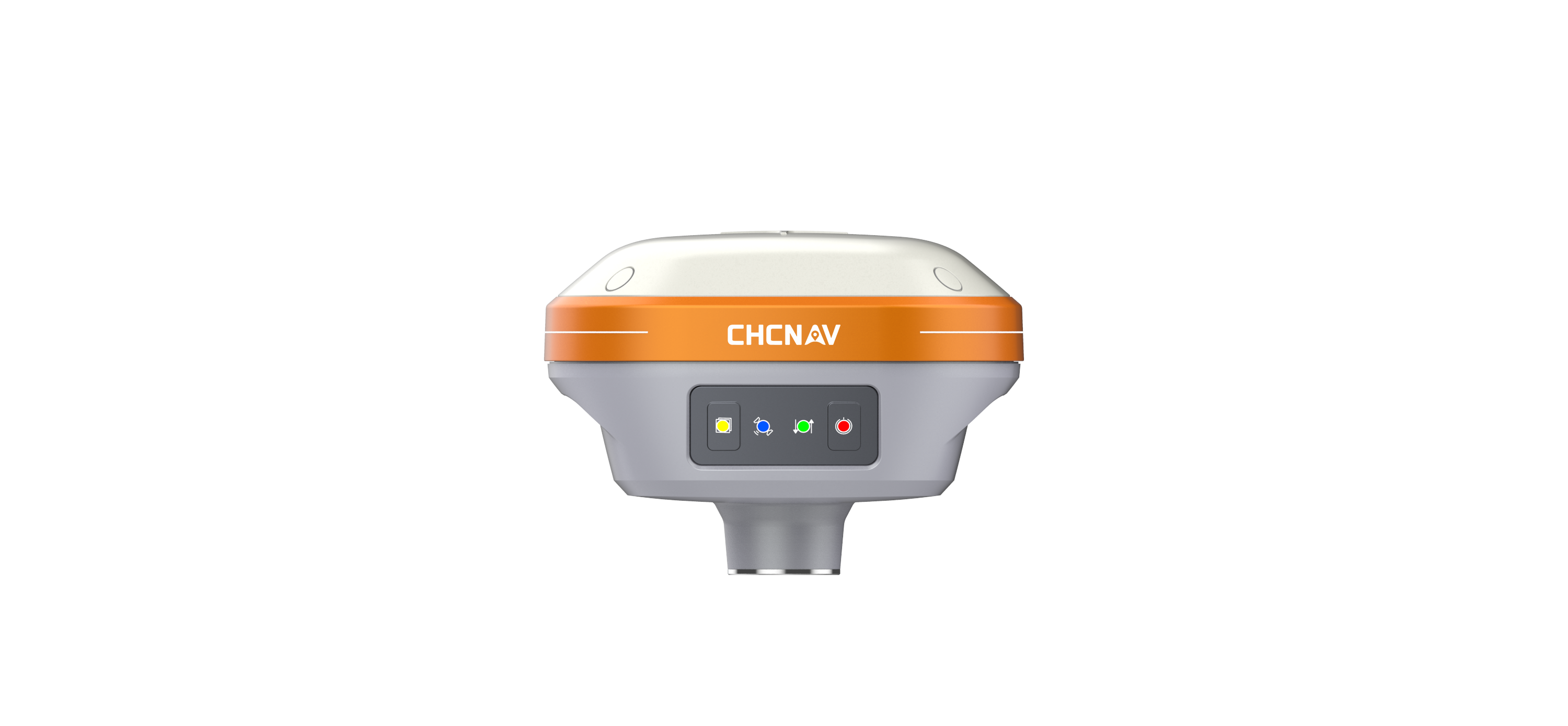

i73+

універсальний ровер

(RTK/УКХ)

РОЗМІР - МАЄ ЗНАЧЕННЯ!

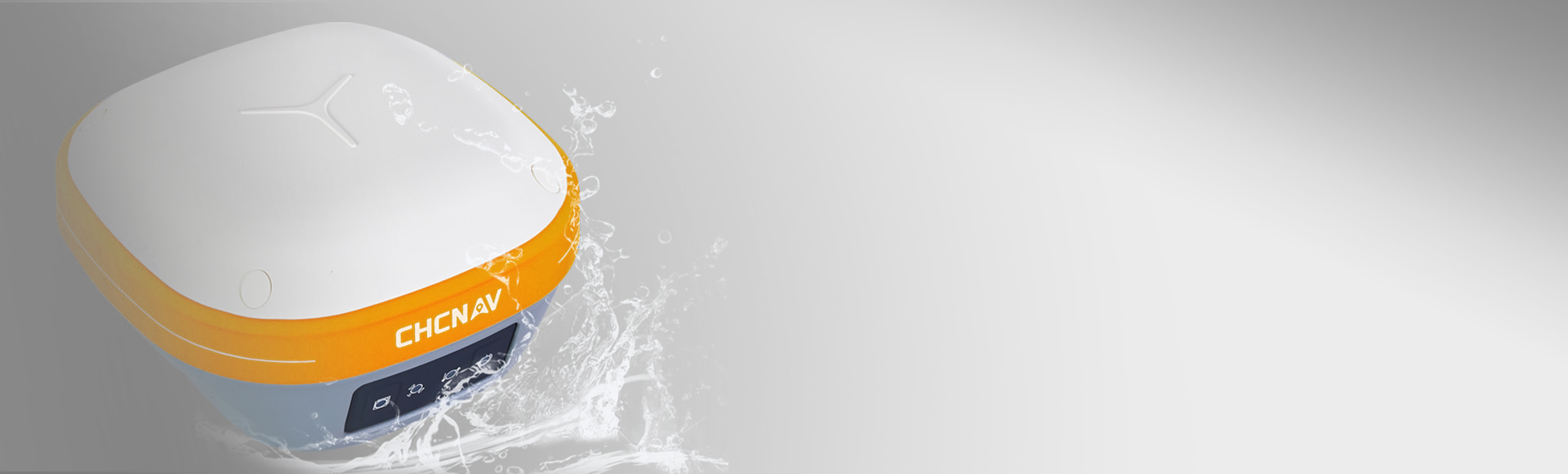

Приймач легко поміщається в одній руці. Маса приладу - 730 грам, це на 40% легше,ніж традиційний приймач-моноблок, тому навантаження не відчуваються навітьпісля тривалої роботи. Корпус виготовлений із магнієвого сплаву, забезпечуючимонолітність усієї конструкції. Приймач витримує падіння з 2-х метрової висоти натверду основу, а також відповідає стандарту пило-вологозахисту IP67.

0.77 кг

на 40% легше звичайного GNSS-приймача

ПОЗИЦІОНУВАННЯ БЕЗ МЕЖ

Оновлений ГНСС приймача і73+ оснащений новітньою 1408-канальною платою, що підтримує прийом та обробку сигналів від всіх сузірй ГНСС, в тому числі

QZSS та SBAS, а також має можливість розширення (за допомогою оновлення МПО) для прийому нових сигналів.

1408

універсальних каналів стеження

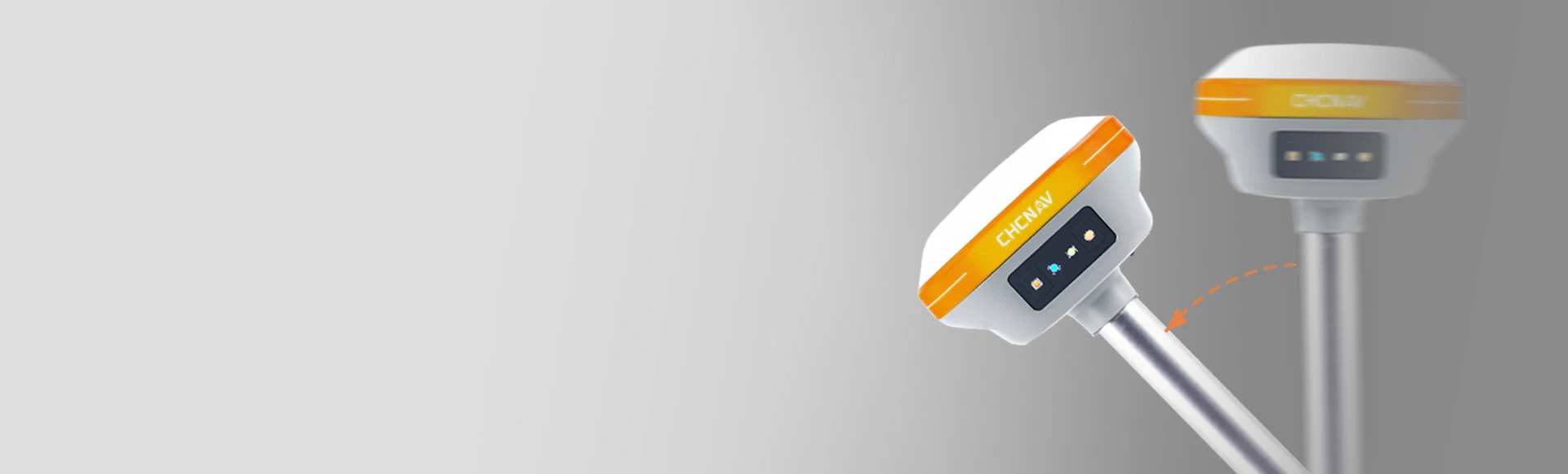

ПРОФЕСІЙНА ІНЕРЦІЙНА СИСТЕМА IMU-RTK

Технологія IMU (компенсація нахилу за допомогоюінерційної системи) полегшує зйомку недоступнихточок, таких, як: кути будівель та точки із заблокованим доступом.

Використання інерційноїсистеми скорочує час виконання зйомки та виносуточок до 30%, тому - більше не потрібно витрачатичас на встановлення віхи у вертикальне положення.

На відміну від електромагнітних датчиків, інерційнасистема на основі акселерометрів та гіроскопів,забезпечує роботу в умовах електромагнітнихперешкод, які створюють високовольтні підземнікабелі, металеві огорожі і т.д. Процес калібрування IMU у полі максимально простий.

30%

скорочує час виконання

зйомки

ПРИЗНАЧЕНИЙ ДЛЯ ІНТЕНСИВНОГО ВИКОРИСТАННЯ

Вбудований літій-іонний акумулятор високоїємності забезпечує до 24 годин безперервної роботи в режимі мережевого РТК ровера. Приймач можна зарядити безпосередньо в полі через роз'ємUSB Type-C за допомогою портативного зовнішнього акумулятора (PowerBank). Керування приладом відбувається за допомогою інтуїтивно зрозумілого ПЗ LandStar8 на ОС Android, яке можна встановити на польові захищені контролери CHCNAV серії HCE та LT або на свій смартфон.

24

годин безперервної

роботи


ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

GNSS

ХАРАКТЕРИСТИКИ


1408 універсальних каналів стеження:

- GPS: L1C/A/L2P (Y)/L2C/L5;

- GLONASS: L1, L2, L3;

- Galileo: E1, E5a, E5b, E6;

- BeiDou: B1l, B2l, B3l, B1C, B2a, B2b;

- QZSS: L1, L2, L5, L6;

- SBAS: L1, L5.

ТОЧНІСТЬ

ПОЗИЦІОНУВАННЯ


Single Baseline RTK (<30km):

– Точність в плані: 8 мм + 1 ppm ;

– Точність по висоті: 15 мм + 1 ppm;

High-precision static:

– Точність в плані: 2,5 мм + 0.5 ppm;

– Точність по висоті: 3,5 мм + 0.5 ppm;

Надійність ініціалізації: > 99.9%;

Post-processing kinematics (PPK):

– Точність в плані: 3 мм + 1 ppm;

– Точність по висоті: 5 мм + 1 ppm;

Компенсація нахилу (RTK):

– Похибка горизонтального нахилу менше 8 мм + 0.7 мм/°;

Час ініціалізації: < 10 с

АПАРАТНЕ

ЗАБЕЗПЕЧЕННЯ


Габарити (ДxШxВ): 119 мм х 119 мм х 85 мм;

Вага: 0.73 кг;

4 LED індикатора з кнопками Функції/Прийняти;

Захист від пилу та вологи: IP67;

Навколишнє середовище:

– Експлуатація: від -45°C до +65°C;

– Вологість: Конденсація 100%;

Витримує падіння з двохметрової висоти;

IMU для компенсації нахилу;

Електронний рівень;

Стійкий до магнітних перешкод;

РОЗШИРТЕ СВОЄ БАЧЕННЯ
КОНТРОЛЕР HCE 600

Професійний контролер для роботи у складних польових умовах.

БЕЗПЕРЕРВНО ЗАПУСКАЙТЕ ГІС-ДОДАТКИ

Керується під операційною системою Android 10

У HCE600 вбудований потужний восьмиядерний процесор Helio MTK 6762 2 ГГц для виконання великих проєктів та наборів даних без затримок чи уповільнення, що робить вашу роботу ще продуктивнішою.

ЕКСТРЕМАЛЬНА ВИТРИМКА

До 14 годин безперервної роботи в польових умовах

Тривалий термін служби батареї забезпечує HCE600 можливість безперебійної роботи протягом повного робочого дня. Акумулятор повністю заряджається менше ніж за 4 години, що робить HCE600 готовим до використання за максимально короткий проміжок часу.

НАДНАДІЙНІСТЬ

HCE600 витримує падіння на бетон з висоти 1,5 м і має сертифікати захисту IP67 і MIL-STD 810Н. Надзвичайно легка і міцна конструкція робить HCE600 ще простішим і зручним у використанні в будь-яких умовах.


ПРИЗНАЧЕНИЙ ДЛЯ ВИСОКОТОЧНИХ ЗЙОМОК
LANDSTAR 8

Перевірене програмне забезпечення для зйомок та картографування.

РІЗНОМАНІТНІСТЬ ФОРМАТІВ ІМПОРТУ / ЕКСПОРТУ ДАНИХ

LandStar 8 імпортує та експортує DXF, DWG, SHP, KML, KMZ, CSV, DAT, TXT. Крім того, Could Service дозволяє зберігати та керувати даними в режимі онлайн, а функція віддаленої допомоги дозволяє керувати пристроями польових операторів, коли це необхідно.

БАГАТОФУНКЦІОНАЛЬНЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ

Дуже універсальний і готовий до багатьох завдань

LandStar 8 розроблено, щоб надати вам виняткові набори функцій, від зйомки, будівництва та інженерних проєктів, картографування, збору даних ГІС, розбивки доріг до зйомки трубопроводів. Його настроюваний інтерфейс робить LandStar 8 простим у використанні, зосереджуючи увагу на основних функціях, які зазвичай використовуються.

ПОТУЖНИЙ ІНСТРУМЕНТ РОЗРАХУНКІВ

Можливість розрахунку периметрів, площ, параметрів трансформації та інших геодезичних задач.Наявність вбудованого інженерного калькулятора для виконання розрахунків безпосередньо в полі.

  • Швидкість роботи збільшена вдвічі.
  • Підтримує 99% креслень у форматі DXF.
  • Удосконалене графічне відтворення креслень. LandStar 8 забезпечує користувачам безпрецедентний рівень організації та проведення польових робіт.
  • Власний графічний двигун MetaCAD в LandStar 8 дозволяє відкривати креслення DWG і DXF ще більш плавно і з більшою зручністю.
  • Файли DXF розміром до 200 МБ відкриваються на контролерах за 10 секунд.
1

КОМПЛЕКТАЦІЯ


ГНСС ПРИЙМАЧ

і73+ IMU-RTK ровер

КОНТРОЛЕР НСЕ 600

На базі операційної системи Android 10

РАДІО АНТЕНА

410 МГц до 470 МГц

USB TYPE-C

Для зарядки та передачі даних

ПІДПИСКА ДО МЕРЕЖІ RTK, 24 МІСЯЦІ


LANDSTAR 8

Для вирішення широкого спектра геодезичних задач

ТРАНСПОРТУВАЛЬНИЙ КЕЙС

Для безпечного транспортування Вашого обладнання

ТРИМАЧ ВІХА/КОНТРОЛЕР

Для надійної фіксації та Вашої мобільності

ВІХА

Компактна карбонова віха та стильний чохол для зручності зберігання

Для завантаження та більш детального ознайомлення з технічними характеритиками ГНСС приймач i73+

Для завантаження та більш детального ознайомлення з технічними характеристиками контролера НСЕ600

Для завантаження та більш детального ознайомлення з програмним забезпеченням LandStar 8

Інструкція користувача ГНСС приймач і73+
